一、機房專用空調設備類型

機房專用空調設備制冷系統形式很多，可以根據工程項目的特點，選用不同的制冷系統。機房專用空調機組制冷系統主要冷卻形式有風冷式、水冷或乙二醇水冷式、冷凍水式、雙冷源系統等。

(一)風冷式系統

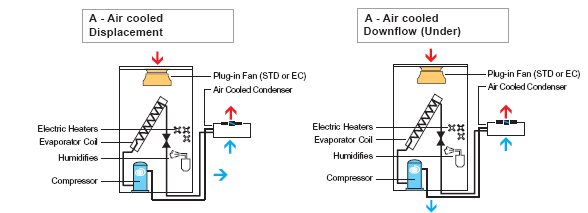

1.風冷式機組的組成及工作原理

風冷式直接蒸發系統使用冷媒作為傳熱媒介。機組內的制冷系統由蒸發盤管、壓縮機、冷凝器等制冷管路組成，室內空氣穿過機組內部風道進行循環。將遠端的風冷冷凝器與室內機相連接，整個制冷循環在一個封閉的系統內，從而吸收房間內的熱負荷并排放到大氣中風冷式機組。





從節能方面考慮，有的專用空調機組在水冷或乙二醇冷卻系統的蒸發器上平行加入一個自然冷卻用的盤管。在較低的室外環境溫度下，通過中央控制器精 確地控制閥門，自然冷卻盤管將吸收室內的全部的傳熱量。在換季期間，環境溫度將降至機房所需的溫度以下，自然冷卻盤管將提供預制冷以減少壓縮機的運行時 間，壓縮機一般只需80%的輸入功率，因此可以顯著地節省成本。





水冷式機組圖

2.水冷式機組的應用特點

優點:

(1)每個機組的冷凝器、蒸發器均在室內機內部，制冷循環系統在機組內部完成，制冷效率相對風冷機組高。

(2)不需要室內、室外機的連接銅管，只需要一組冷卻水管道可以將所有的機組連接在一起，在大型數據中心系統里，工程量能相對減少不存在室內、室外機距離限制。

(3)可以用幾組較大的室外干冷器做N+l備份工作方式，占地面積相對較小。

(4)每個機組都有自帶的壓縮機，可以在每個機房內實現N+l的備份方式。

(5)空調機組在工廠內就配好制冷系統，現場接好水管后即可投入使用，不存在現場安裝影響機組質量的問題。

(6)擴容方便，初期設計時留好接口，不需要在投入使用后需要擴容時再尋找室內、室外機通道。

(7)水循環管道不需要太厚的保溫處理，節省通道空間。

缺點:

(1)數據中心內部帶有水循環系統，需要設置防漏水檢測系統和防護措施。

(2)施工工程相對復雜，需要有壓力管道施工資質的工程隊完成。

(3)日常維護的工作較風冷型復雜，但比冷凍水型簡單。

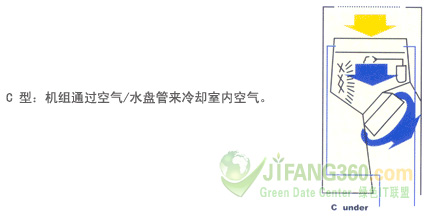

(三)冷凍水式系統

當有中央空調冷凍水系統或具備單獨的風冷冷凍水機組被作為換熱方式時，室內空氣可通過冷凍水盤管，直接將熱負荷傳遞到冷凍水系統內。在專用空調機組中央控制器的控制下，水流量通過一個兩路或者三路的制冷水閥門進行調節，精確地保持機房內的氣溫狀態。

采用獨立的風冷冷水機組提供冷源時，宜多臺N+l備份方式，提高整個系統的運行保障能力。

為提高空調機組的安全性和備份能力，也可在機組內安裝兩套獨立的制冷盤管和控制閥門，能夠處理來自于兩個獨立系統的冷凍水。可以在將申央空調冷 凍水系統作為基本的冷凍水源，而單獨的風冷冷凍水機組作為二級冷凍水源，特別適用于中央空調冷凍水系統在周末或深夜不再使用的情況。

優點:

(1)風冷冷水機組集中制冷，制冷效率最高，運行費用最低。

(2)不需要室內機、室外機的連接銅管，只需要一組冷卻水管道可以將所有的機組連接

(3)在大型數據中心系統里，工程量能相對減少。

(4)不存在室內機、室外機距離限制。

(5)可以用幾組冷水機組做N+1不備份工作方式，占地面積相對小。

(6)室內機價格非常便宜，整體造價低。

缺點:

(1)數據中心內部帶有水循環系統，需要設置防漏水檢測系統和防護措施。

(2)施工工程相對復雜，需要有壓力管道施工資質的工程隊完成。

(3)日常維護的工作復雜，需要有冷水機組的維護人員。

(四)雙冷源系統

由上述三種基本的冷卻方式可組成不同類型的雙冷源系統，如風冷+冷凍水系統、水冷+冷凍水系統。

1.風冷+冷凍水系統

風冷十冷凍水系統是分別由風冷和冷凍水系統的制冷盤管組成，通過中央控制器的控制系統運行，將風冷系統作為冷凍水系統的備用系統，增加了機房的安全性和附加備份，反之亦然。

2.水冷+冷凍水系統

水冷十冷凍水系統分別由水冷和冷凍水系統的兩盤管組成，可以使兩個系統互為備份。

3.雙冷源系統的應用特點

優點:

(1) 適應性強，具備靈活的冷卻方式。

(2)雙系統互為備份，安全可靠性高。

(3)可以充分利用機組的節能模式。

缺點:

(1)初期投資較大。

(2)管線較多，占用空間大，給安裝帶來麻煩。

二、機房專用空調設備的安裝

專用空調機及室外冷凝器的安裝直接影響空調機組效能的發揮，如安裝不當，空調機組的效能會有不同程度的衰減。

(一)安裝場地的要求

空調機房樓板荷載要滿足空調機組要求，一般空調室內機組安裝樓板荷載宜大于5OOkg/m2，機組周圍應留有足夠的維護空間及運輸通道?？照{(diào)室內機與室外冷凝器之間的距離要滿足機組要求，盡量減少配管、配線的長度及彎頭的數量。

(二)空調室內機的安裝

室內機安裝應確保氣流組織暢通，安裝的樓板不應有振動，與樓板應用角鋼支架牢固連接，機組與支架之間安裝橡膠墊片等減振措施。室內機的安裝要根 據房間的形狀不同而選用不同的安裝位置，例如矩形房間，應安裝在房間窄邊一側;如長邊一側過長時，宜在兩窄邊側分別安裝，確?？照{(diào)房間氣流均勻;如果是不 規則形狀，如直角形、扇形，空調機應均勻布置，送風有死角時可加裝風管送風，送風口處不得有障礙物，線槽、線管應避開送風口安裝。

(三)室外冷凝器的安裝

室外冷凝器應選擇通風好的場地安裝，安裝時不能直接在建筑物樓板上安裝，通常要在地面上制作基礎，支架通過預埋在基礎中地腳螺栓牢靠地固定。室外機周圍要留有足夠的通風、維護空間，而且最好安裝在建筑物的北側，避免陽光直射。

(四)空調的安裝工藝要求

a.設備的搬運就位

設備就位后打開設備，檢查空調機檢查機組零件是否和技術資料相符，如發現設備及附件有損壞，遺漏現象;檢查連接冷媒銅管和蒸發器銅管是否有明顯 的小孔。變形及氨氣保壓情況等現象;檢查其他零部件，如壓縮機，室內機組是否有因運輸而松勁，或者遭遇野蠻裝卸而脫落或損壞;搬運設備時需用柔軟物對設備 提供適當?shù)谋Ｗo(hù)，以免碰撞設備;設備位置按照設計圖紙執行，無圖紙的情況：設備的位置對于高效和平衡的控制室內環境非常重要。空調系統應盡可能地靠近最大 熱負荷，如果安裝不正確，將可能導致異常控制或機械故障;系統前方維護空間不得低于515MM，以進行日常維護。

b.室內機機座制作：

底座必須水平放置，底座與設備間需要放置10MM橡膠防震墊，降低設備運行時產生地震動與噪音;室外機固定，可以采用水泥墩或鋼架結構，但不允許破壞客戶防水設施，

c.線管敷設：

從總配電布線管及其配件的型號及規格必須符合設計要求線管管口要求平整、光滑;管與管，管與盒(箱)連接應牢固、密封.空調的電路安裝應參照當?shù)亟泳€標準，電源必須是380V、50Hz。為保證空調能正常的運行及維護，每臺空調須配有單獨的空氣開關。

d.室內機與室外機之間制冷管道銅管連接，銅管保溫

所有的制冷管路均用至少0.9mm厚的銅管進行焊接，和相應匹配的管徑焊接必需保證銅管內壁是潔凈的。室內機與室外風冷冷凝器在連接時必須考慮不影響大樓的整體視覺美觀。

具體實施如下：

銅管管材內壁安裝前工人清洗，焊接過程中保持氮?dú)?.02Mpa，防止管路氧化，焊接完成后用高壓氮?dú)獯迪?，焊口平滑，無焊瘤，銅管走向：橫平豎直;管路連接：采用直管接頭及90度彎管接頭。

管路穿越墻體樓板時，所有管咱呈平行狀穿墻體，管路穿墻時外加套管(或墻洞內壁鋪設橡皮隔振墊)，管路安裝完畢后墻洞應作好相應簡單密封，管路 不得交叉制冷管路需要穿墻或天花板時，冷媒銅管全程用保溫管作絕熱保護，接縫處用專用粘膠劑粘合，然后用自粘性膠帶纏繞包裹2層，室外的保溫管需用布基自 粘性膠帶纏繞包裹管路附外墻或吊頂內安裝時，所有管路支撐架完備，符合溫度要求，金屬支撐架與銅管管材表面無直接接觸，水平管坡度符合設計要求(利于回 油)。

管道用防振隔離支撐架將制冷管道與建筑物隔開，固定牢靠，隔離支撐架安裝距離，管道水平走向時，應相距1.5-2.0米，適當減少支撐架間距，管道垂直走向時，應相距2.5-3.0米，支撐架必須作防護處理，刷涂鐵紅防銹底漆2遍。

e.室外冷凝器的安裝(風冷式)

冷凝器應安裝于室外最安全而且易于維修的地方，避免放置于公共通道及有積水或積雪的地方。室外機最好放在和主機平行的平臺上這不僅節省安裝材料 效率最高,如果向上放每6米要加一個回油彎,冷凝器排氣方向可安裝成垂直或水平方向。為保證足夠風量，冷凝器安裝的區域應是清潔的，要遠離可能堵塞盤管的 污物區或建筑物的排氣區。冷凝器與管道接口處應用銅焊焊牢，以防止氣體外泄。

f.新機組的保壓

為保證機組及制冷管路的密封良好，在完成室內機、室外機制冷管路的安裝后，即可用干燥氮?dú)獗?，保壓?8bar。觀察1小時，保壓壓力降不大于0.2bar。

g.開機調試

系統開機調試

工程師開機前需要確保機房環境符合開機條件。

h.現場培訓

由工程師負責對用戶進行現場培訓，培訓內容包括：介紹設備各關鍵部件，設備工作的原理，正確開關機，日常維護操作，一般報警故障處理等。
