數據中心空調系統：主要分為普通風冷機房空調、集中式中央空調系統和新風系統。其中集中式中央空調系統又分為水冷冷凍水空調系統、風冷冷凍水空調系統和集中冷卻水空調系統。

1、 風冷機房空調，組成簡單，由一個內機和一個外機組成，內機包含壓縮機、蒸發器和膨脹閥，外機為冷凝器。

圖1 風機機房空調原理

2、 集中水冷冷凍水空調系統主要由水冷冷水機組、冷凍水泵、冷卻塔、冷卻水泵、水處理設備、定壓補水系統、冷凍水空調末端及管路閥門等組成。

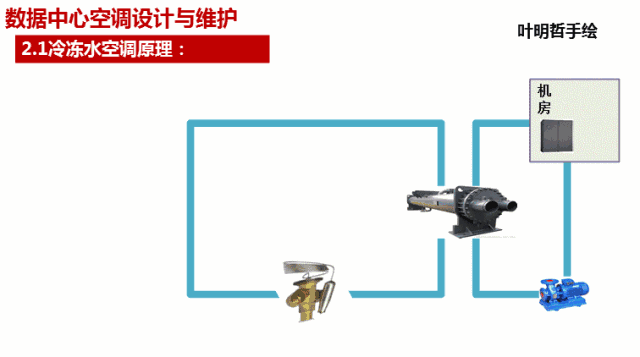

圖2.0 水冷冷凍水空調原理

圖2.1 水冷冷凍水單模塊架構

圖2.2 集中水冷冷凍水系統架構

3、 集中風冷冷凍水空調系統主要由風冷冷水機組、循環水泵、定壓系統、冷凍水空調末端及管路閥門等組成。

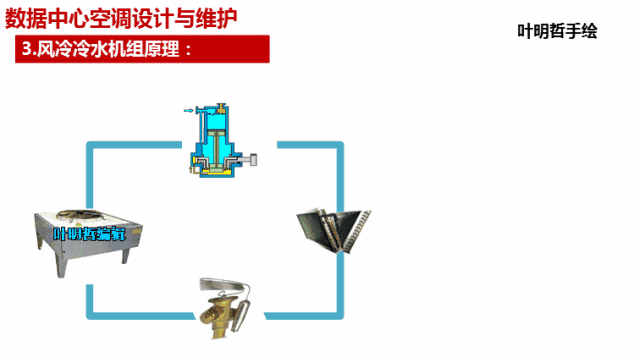

圖3.0 風冷冷凍水空調原理

圖3.1集中風冷冷凍水系統架構

4、 集中冷卻水空調系統主要由閉式或開式冷卻塔、冷卻水泵、定壓系統、殼管換熱器、機房空調內機及管路閥門等組成。

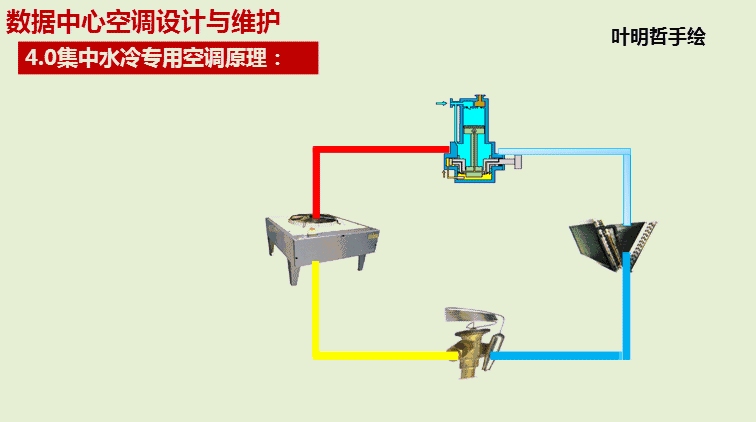

圖4.0 冷卻水空調系統原理

圖4.1集中冷卻水系統架構

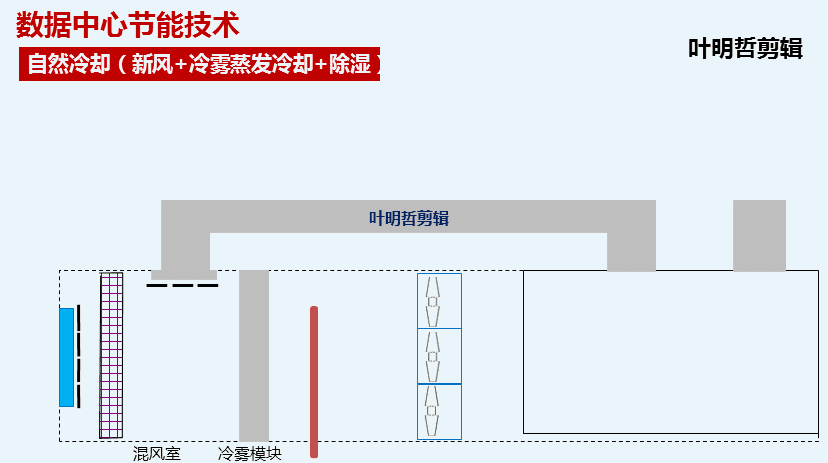

5、 新風系統

數據中心可以利用室外冷空氣冷量，通過風機或煙囪效應將室外冷空氣過濾后直接引入到機房里，降低空調能耗。

來源：機房空調 http://preweds.com/
