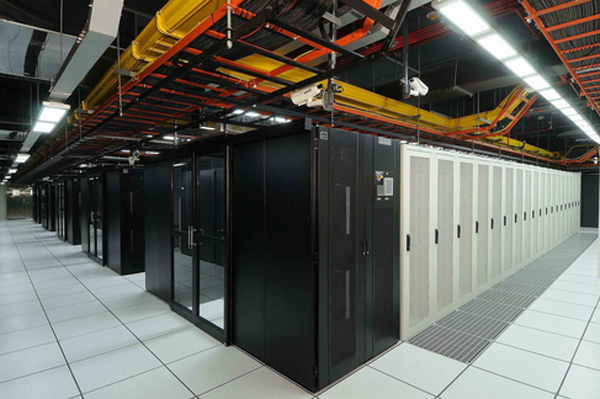

弱電機房散熱使用機房專用的精密空調，給機房提供一個恒溫恒濕的環境，精密空調分為水冷和風冷，空調制冷量是根據機房冷負荷來確定的。舉例，一個面積為85平米，UPS設計容量為120KVA的機房，其空調制冷量計算如下：

機房制冷量簡便計算方法

一、功率及面積法

Qt=Q1+Q2

Qt：總制冷量

Q1：室內設備負荷(=設備功率 x 0.8)

Q2：環境熱負荷（=0.15kw~0.18kw/m2x 機房面積）

因?yàn)樗性O(shè)備均通過UPS供電，所以可根據UPS的功率來確定整個機房的設備負荷。設計UPS的容量為120KVA，則室內設備冷負荷為：Q1 = 120*0.8*0.8*0.8=61.44KW（需要扣除設計時考慮的20%余量）

環境冷負荷為：Q2=0.1kw/平方米×85平方米＝8.5KW

則：Qt=Q1+Q2=61.44+8.5=69.94KW

注：電池發熱量和UPS的發熱量忽略不計。

這樣，使用一個制冷量70KW左右的空調就足夠了。為了安全起見，可以使用1+1備份。

二、面積法（當只知道面積時）

Qt=S x p

Qt：總制冷量

S：機房面積(m²)

P：冷量估算指標

三、精密空調場所冷負荷估算指標

1、電信交換機、移動基站（350-450w/m2）

2、金融機房（500-600w/m2）

3、數據中心（600-800w/m2）

4、計算機房、計費中心、控制中心、培訓中心（350-450w/m2）

5、電子產品及儀表車間、精密加工車間（300-350w/m2）

6、保準檢測室、校準中心（250-300w/m2）

7、UPS和電池室、動力機房（300-500w/m2）

8、醫院和檢測室、生活培養室、潔凈室、實驗室（200-250w/m2）

9、倉儲室、博物館、圖書館、檔案館、煙草、食品（150-200w/m2）

四、機房制冷量精確計算方法

第一步：統計機房主要熱量的來源

1、設備負荷（IT設備及其它設備熱負荷）；

2、機房照明負荷；

3、建筑圍護結構負荷；

4、補充的新風負荷；

5、人員的散熱負荷等；

6、其他；

第二步：各熱量來源熱負荷分析

1、計算機設備熱負荷：Q1=860xPxη1η2η3Kcal/h

Q1：計算機設備熱負荷；

P：機房內各種設備總功耗；

η1：同時使用系數；

η2：利用系數；

η3 ：負荷工作均勻系數通常；

η1η2η3取0.6—0.8之間，如考慮容量變化要求較小，則可取值為0.6；

2、照明設備熱負荷：Q2=CxPKcal/h

P：照明設備標定輸出功率；

C：每輸出1W放熱量Kcal/hw（白熾燈0.86，口光燈1）根據國家標準《計算站場地技術要求》要求，機房照度應大于2001x，其功耗大約為20W/M2，所以照明功耗可以20W/M2為依據計算；

3、人體熱負荷：Q3=PxNKcal/h

N：機房常有人員數量；

P：人體發熱量，輕體力工作人員熱負荷顯熱與潛熱之和，在室溫為21℃和24℃時均為102Kcal；

4、圍護結構傳導熱：Q4=KxFx(t1-t2)Kcal/h

K：圍護結構導熱系統普通混凝土為1.4—1.5；

F：圍護結構面積；

t1：機房內內溫度℃；

t2：機房外的計算溫度℃；

一般計算中，t1-t2定為10℃計算；

5、Q5=860xP2

其他熱負荷除上述熱負荷外，在工作中使用的示波器、電烙鐵、吸塵器等也將成為熱負荷，由于這些設備功耗小，只粗略根據其輸入功率與熱功當量之積計算。

最后將以上計算結果匯總得：

機房總熱負荷：Q＝Q1+Q2+Q3+Q4+Q5；

五、UPS機房空調選項計算

1-1. BTU/小時= KCal×3.96

1-2. KCal= KVA×860

1-3. BUT/小時= KVA(UPS容量)×860×3.96×(1-UPS效率)

= KVA(UPS容量)×3400(1-UPS效率)

例：10KVA UPS一臺整機效率85%其散熱量計算如下：

10KVA×3400×(1-0.85)=5100 BTU/小時

1英熱單位/時（Btu/h）=0.293071瓦（W）

六、IDC機房空調選項計算公式

Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q為制冷量，單位KW；

W為設備功耗，單位KW；按用戶需求暫按110KW;

0.8為功率因數；

0.7-0.95為發熱系數，即有多少電能轉化為熱能；取0.7

80-200是每平方米的環境發熱量，單位是W;

S為機房面積，單位是m²。

七、例如：機房預計放置15臺服務器機柜，5臺刀片服務器機柜，4臺存儲設備機柜，2臺網絡機柜；

1、機房負荷

服務器機柜功率=15臺*3.5KW/臺=52.5KW；

刀片服務器機柜功率=5臺*9 KW/臺=45KW；

存儲設備機柜功率=4臺*5 KW/臺=20KW；

網絡機柜功率=3臺* 2KW/臺=6KW；

機房設備總功率為：123.5KW；實際使用功率取功率系數0.8，為UPS可以考慮配120KVA；

2、空調用電負荷

空調及照明總功率為：50KW；

機房總用電功率為：173.5KW；

考慮25%余量，實際配電總功率為216KW

防區的體積（容積）*海拔修正系數*設計濃度/七氟丙烷x°（環境溫度）時的過熱蒸氣比容*（100-設計濃度）得出涉及用量如下例 體積為100m3。正常環境溫度為25℃，設計濃度為8.3，海拔修正系數為1 那么計算公式如下：

（1）七氟丙烷25℃時的過熱蒸氣比容，按下式計算：

S=K1+K2×T=0.1269+0.000513×25= 0.140 m3/Kg

（2）防護區滅火設計用量或惰化設計用量按下式計算：

W=K*V*C/S(100-C)=1.0×100×8.30/0.140×(100-8.30)= 64.78 Kg得出用量為64.78kg

八、根據不同情況確定制冷量

1、情況一（沒有對機房設備等情況考察之下）

數據室估算：在一個小型的金融機房中，數據設備室通常的面積小于50平方，在數據設備、機房的建筑熱量沒有確定下來之前，可以按照金融機房通用的估計方法進行機房空調制冷量的預估：500w～600w/m² ，部分高容量機房達到800w/m²。

例如：數據室的面積為50 m2 ，則所需的制冷量約為：25kw。選用3臺單機制冷量8.6kw的DataMate空調，外加一臺冗余機組，共4臺。當數據機房設備、維護結構確定后，對設備的發熱量、維護面積的熱量核算，調整空調的配置。電力室估算：電力室中主要的發熱量來之UPS、電源等設備，其熱容量較低，可以選擇兩臺單機制冷量為8.6kw的空調冗余布置在一個中型的金融機房中，數據設備室通常的面積小于200平方，在數據設備、機房的建筑熱量沒有確定下來之前，可以按照金融機房通用的估計方法進行機房空調制冷量的預估：500w～600w/m2 ，部分高容量機房達到800w/m2。

例如：數據室的面積為200m2 ，則所需的制冷量約為：100kw。選用2臺單機制冷量58.4kw的PEX2060空調，總制冷量為116.8kw，滿足要求。為保證設備的工作可靠性，增加一臺冗余機組，共3臺。當機房設備、維護結構確定后，對設備的發熱量、維護面積的熱量核算，調整空調的配置。電力室估算：電力室中主要的發熱量來之UPS、電源等設備，其熱容量較低，可以選擇2臺單機制冷量為19.1kw的PEX1020空調1＋1冗余布置。

2、情況二（對機房設備等情況考察之下）

到達用戶機房場地情況了解機房面積多少，機房服務器數量多及多種路由器、交換機之類網絡產品，機房機柜集中，設備密度大，發熱量較集中而且偏大，中央空調和民用空調基于送風量、風速限制，整個機房溫度不夠均勻，溫、濕度控制精度不高。精密空調產品，補充冷量，加速空氣循環，達到較好控制機房溫度、濕度、潔凈度的要求，為機房設備提供更好的運行環境。

九、機房風量計算

根據標準機房空調選型風量計算是，風量除以房間體積等于每小時送風循環次數，一般選循環次數為３０－－４０次最好，這就是機房要求的大風量小焓差特殊性，但是在選循環次數時注意考慮到地板下面有線槽等阻礙送風速度所以實際循環次數比算得循環值偏小，循環次數多了不容易出現局部過熱對散熱有好處，近年為了節能，機房要求更高，也有地板下采用風道送風?；蛘卟徊捎蔑L(fēng)道，但可以加一個封閉件同樣也能達到節能效果！
