應廣大讀者的要求,我們開設“制冷百科(精密空調)18群”。要入群的小伙伴按照入群要求申請入群(廣告勿擾)。
精密空調的定義:
精密空調能夠充分滿足機房環境條件要求的機房專用精密空調機(也稱恒溫恒濕空調)。精密空調主要由壓縮機、冷凝器、膨脹閥和蒸發器組成。

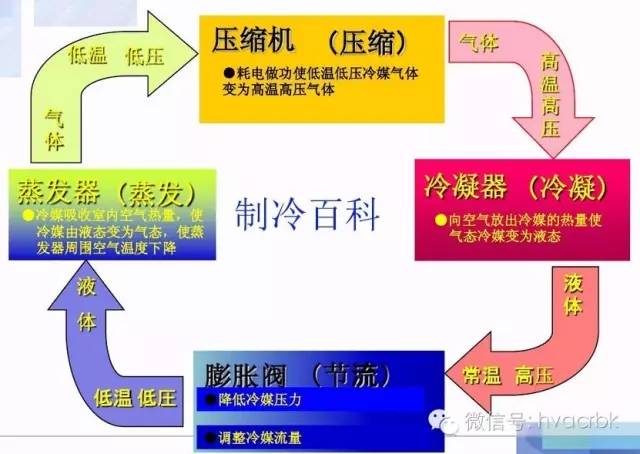

制冷過程:
壓縮機將經過蒸發器后吸收了熱能的制冷劑氣體壓縮成高壓氣體,然后送到室外機的冷凝器;冷凝器將高溫高壓氣體的熱能通過風扇向周圍空氣中釋放,使高溫高壓的氣體制冷劑重新凝結成液體,然后送到膨脹閥;膨脹閥將冷凝器管道送來的液體制冷劑降溫后變成液、氣混合態的制冷劑,然后送到蒸發器回路中去;蒸發器將液、氣混合態的制冷劑通過吸收機房環境中的熱量。
精密空調的分類:

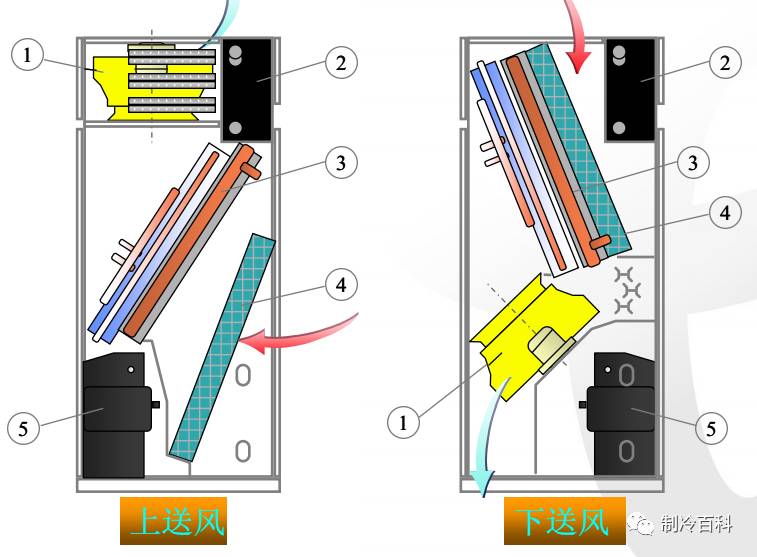

按出風方式可分為:上出風、下回風,下出風、上回風,上出風、側回風。
按冷卻方式可分為:

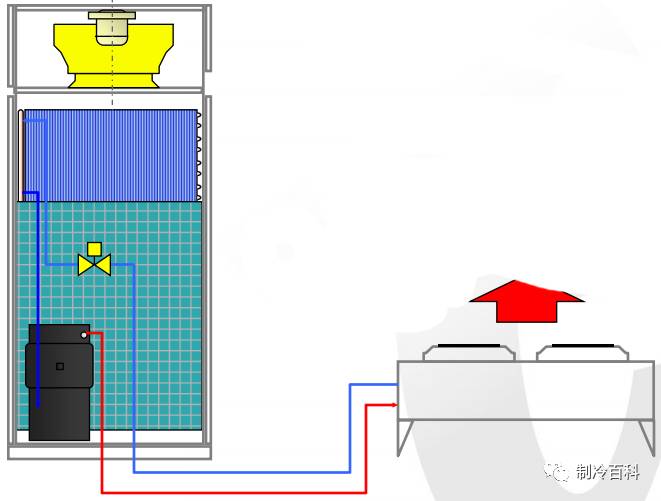

風冷空調和水冷空調。水冷空調又可分為:冷凍水冷卻和冷卻水冷卻。

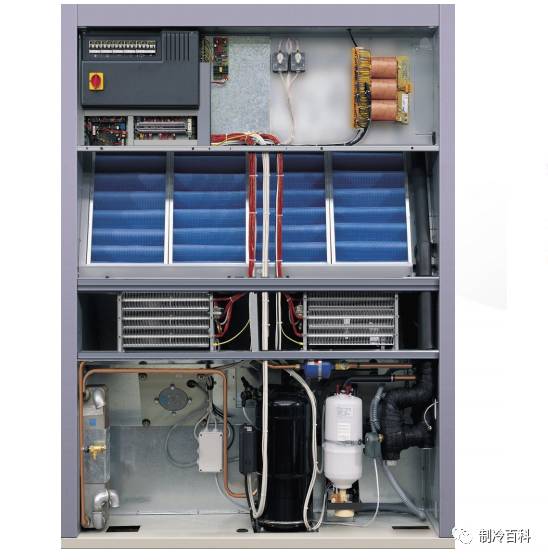

精密空調的主要組成:
風道系統:電動機、風機、空氣過濾器、風量的調節。

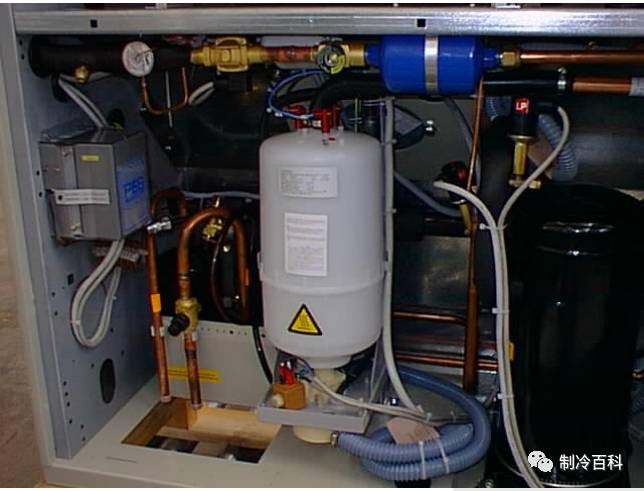

加濕裝置:紅外線加濕(高強度石英燈管、不銹鋼反光板、不銹鋼蒸發水盤、溫度過熱保護器、進水電磁閥、手動閥門、加濕水位控制器)電極鍋爐式加濕(電極鍋爐、蒸氣噴霧管、進水電磁閥、排水電磁閥、水位控制器)。
制冷系統:壓縮機、蒸發器、冷凝器、膨脹閥。此外還有輔助零件:儲液罐、單向閥、視液鏡、風機調速器、高低壓檢測開關、干燥過濾器、管路電磁閥等。

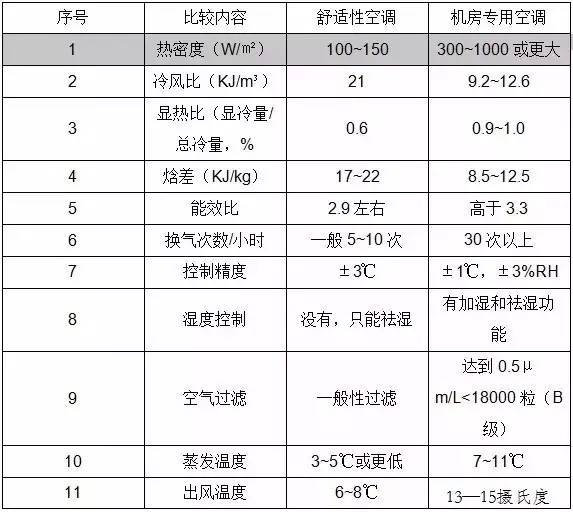

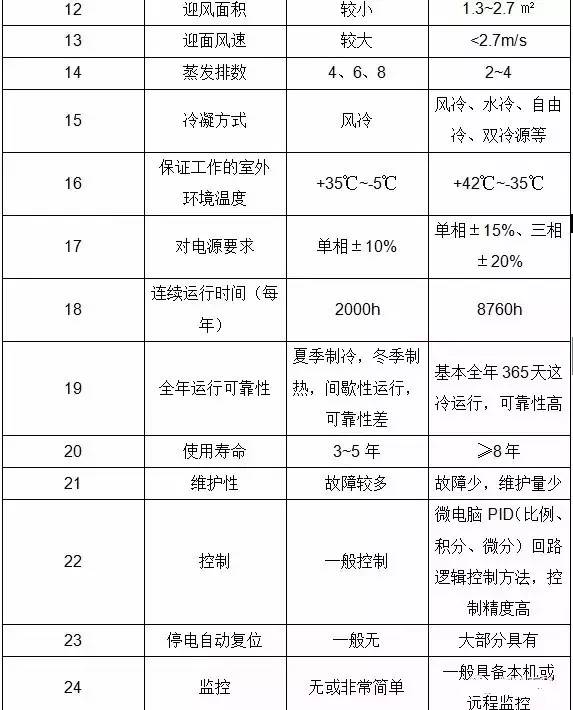

精密空調與普通空調區別:
常見報警原因與處理:
1、壓縮機高壓報警
①高壓開關故障或控制干擾導致誤報警;
②風冷冷凝器灰塵較多,冷卻能力下降;
③風冷冷凝器風機電源斷開;
④風冷冷凝器調速器斷路;
⑤風冷冷凝器溫度開關異常;
⑥水冷設備冷凝器水流量丟失或冷卻水溫異常;
⑦排氣管路異常油堵或異物堵塞;
⑧制冷劑充注過量。
2、壓縮機低壓告警
①低壓開關故障或控制干擾導致誤告警;
②室內過濾網堵塞造成風量不足;
③室內主風機故障。風量下降;
④溫度設定點錯誤,回風溫度過低;
⑤冷啟動延時設置不夠,冬季啟動困難;
⑥制冷劑充注量不足或制冷劑泄漏。
3、低濕告警
①低濕告警設定點錯誤;
②機房密封不良,房門開啟頻繁;
③加濕器供水堵塞、水壓過低、停水;
④加濕罐結垢較多;
⑤加濕電極結垢較多。
4、高溫告警
①高溫告警設定點錯誤;
②犯賤熱負荷較大或房門開啟頻繁;
③其他異常告警導致壓縮機停機;
④冷凍水設備冷凍水流量丟失或冷凍水溫異常。
5、地板漏水告警
①漏水檢測探針接觸到導體;
②排水管堵塞,有水從加濕水盤溢出;
③排水管破裂或泄漏;
④設備中異常部位的凝結水滴落;
⑤其他異常途徑的水淌入地下。
6、氣流丟失
①氣流不足檢測熱敏電阻與發熱電阻距離過近;
②氣流壓差傳感器的取樣氣管堵塞或位置偏移;
③傳感器板與顯示控制板連接松脫;
④供電反相;
⑤室內送分部分故障;
⑥過濾網堵塞。
精密空調選型的步驟方法:
(一)確定冷負荷要求:
1. 用熱負荷計算。
2. 根據設備的總數量計算出顯熱冷量的要求。
3. 若設備為未知,則利用經驗法,如以每平方米350W-500W計算,求出總冷量再乘以0.9顯熱比得出顯冷負荷。
例:某設備托管區機房:約88m2,計劃機柜數量:50個,按實際熱負荷計算:
單柜功率:25A×220V = 5.5kVA
發熱量:5.5×0.8(功率因數)=4.4KW
設備總發熱量:4.4 x 50 x 80%(發熱系數)=176KW
環境熱量:100w/m2
單位面積熱量:88m2×100 =8.8kW
總冷負荷:176KW+8.8kW =184.8kW
(二)(1)確定擴容需要量:
1. 一般選擇空調都需要考慮擴容,特別是如果使用中央冷凝水或冷凍水系統更應擴容。
2. 即使采用風冷系統也要記住,一旦數據中心開始運作,要安裝新的空調設備是非常麻煩的。
(2)留有冗余
1. 任何設備都有損壞的可能。
2. 如果沒有空調則資訊系統也不能工作。
3. 至于冗余的多少則視設備的重要性來定。
(三)制冷方式確定:
1. 風冷---配置簡單,維護容易,需要占用空間小。
2. 水冷---制冷效率高,運行費用低。
3. 冷凍水冷---配置簡單,經濟,水管長度基本不受限制。
4. 其他。
(四)氣流分配(送風方式選擇):
1. 假如有活動地板,可利用下送風/頂回風。
2. 活動地板至少保證300mm高,并且地面上應鋪設隔熱層。
3. 如頂部送風應留有500mm高的空間。
4. 如采用風管系統送風則要計算其管壓降和各出風口的風量。
各種熱量單位的換算:
1Kcal(大卡)=3.969 BTU;
1BTU=0.252 Kcal;
1Kcal(大卡)=4.19KJ(千焦耳);
1KJ=0.239 Kcal;
1KW(千瓦)=860 Kcal/h(大卡/小時)
1St(美國冷噸)=3024 Kcal/h;
1Lt(日本冷噸)=3320 Kcal/h;
1匹=2~2.2 Kw/h。
