數據中心具有高發熱量、低散濕量的特性，其機房空調系統的負荷特點是顯熱負荷大、濕負荷小，具有極高的熱濕比。因此，機房空調系統具有大風量、小焓差的特性，大風量保證將設備散出的熱量及時排走，而小焓差主要是為了防止設備結露。

本文以上海市某數據中心的機房精密機房空調系統方案設計為例進行簡要概述，以供同行參考。

1 工程概況

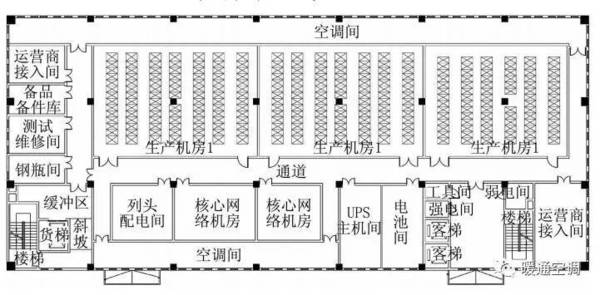

該工程位于上海，為改建工程。將原4層丙類廠房改建為數據中心機房，總建筑面積約為5 601.9 m2。建筑標準層平面見圖1。

圖1 標準層建筑平面圖

2 數據中心機房空調系統設置原則

根據GB 50174—2008《電子信息系統機房設計規范》附錄Ａ各級電子信息系統機房技術要求中空調部分的內容，同時參考TIA—942《數據中心電信基礎設施標準》，從系統可靠性及維修便利的角度出發，機房空調系統采用A級機房標準。機房機房空調系統采用N＋N的原則設置，空調水系統采用2N形式。

3 數據中心室內設計參數（見表1）

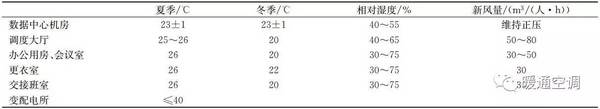

表1 數據中心室內設計參數

注：A聲級噪聲值空調機房≤90 dB，調度大廳≤35 dB；工藝設備用房在靜態條件下測試，每L空氣中大于或等于0.5 μm的塵粒數應少于18 000粒。

4 數據中心機房空調系統設計

4.1 機房空調系統冷熱負荷

4.1.1 機房空調系統劃分

機房精密空調：數據機房等機房類房間均按工藝需求設置機房專用精密空調，全年供冷。

單冷空調：變配電所、柴油發電變電所及UPS室設置獨立的變頻多聯分體式機房空調系統。

舒適性空調：ECC（總控中心）控制大廳、普通辦公及輔助用房設置舒適性機房空調系統，均采用變頻多聯分體式空調加冷凝排風熱回收新風系統。

4.1.2 各機房空調系統冷熱負荷

數據中心機房負荷在設計時考慮15％的冗余，各功能房間空調冷熱負荷見表2。

表2 各功能房間空調冷熱負荷

注：機房機房空調系統冷負荷包括機房內設備的散熱（按設備用電功率考慮）、建筑圍護結構傳熱、照明裝置散熱、新風負荷。

4.2 機房空調系統及冷熱源系統方案比選

1）數據機房采用水系統提供全年所需的冷量。方案1為冷卻水型恒溫恒濕機房專用空調加閉式冷卻塔；方案2為冷水型恒溫恒濕機房專用空調加風冷螺桿式熱泵機組。比選方案均考慮設置2套獨立的空調及冷熱源系統，互為備用。

2）方案１：數據機房全年24 h需要供冷，設置冷卻水型恒溫恒濕機房專用空調，采用集中冷卻水系統。該項目所處地區冬季極端最低氣溫－10.1 ℃，考慮到冷卻水系統冬季防凍及安全運行要求，機房空調水系統設置了2套完全獨立的集中冷卻水系統。每套水系統由閉式冷卻塔、乙二醇溶液泵、板式換熱器、冷卻水泵和循環管路、水處理及定壓補水裝置等組成，每套系統的設備及管路均應滿足所有機房的散熱要求，2套系統熱備份。

冷卻水系統的冷卻介質選用質量分數25％的乙二醇水溶液（相變溫度－10.7 ℃）和清水，冷卻水型機房空調機的制冷系統將空調冷凝熱排至冷卻水系統，經過板式換熱器和乙二醇水溶液，再將熱量通過閉式冷卻塔排至大氣。乙二醇水溶液供回水溫度為30.5 ℃/35.5 ℃，清水供回水溫度為32 ℃/37 ℃。方案1主要設備見表3。

表3 方案1主要設備

注：全冷2、顯冷2對應回風溫度24 ℃，相對濕度50％，冷凝器進水溫度29.5 ℃，標準水流量情況；全冷3、顯冷3對應回風溫度26.7 ℃，相對濕度50％，冷凝器進水溫度29.5 ℃，標準水流量情況。

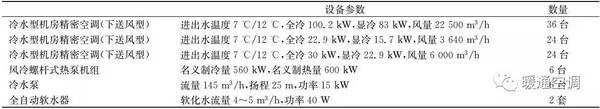

3）方案2：數據機房設置冷水型恒溫恒濕機房專用空調，冷水由風冷螺桿式熱泵機組制備。方案2主要設備見表4。

表4 方案2主要設備

4）機組裝機容量、投資費用對比（見表5）。

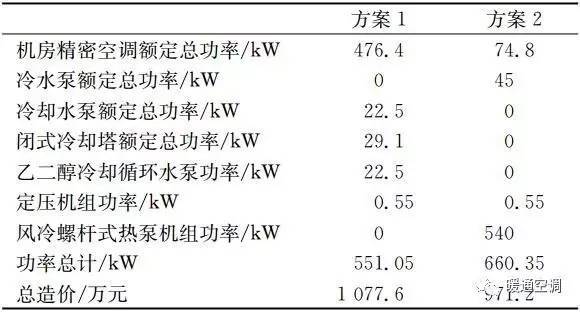

表5 機組裝機容量、投資費用對比

由表5可以看出：方案1總裝機容量較方案2小109.3 kW，約占方案1總裝機容量的19.8％；方案1的總造價高出方案2約100萬元，投資相對較高。

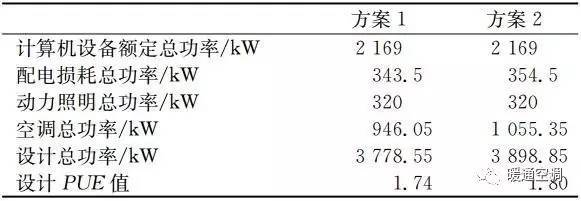

5）設計PUE值對比（見表6）。

由設計PUE值可以看出，方案1設計PUE值低于方案2設計PUE值。

表6 設計PUE值對比

6）優缺點。

優點：方案1，2均可以充分利用屋頂空間，制冷量恒定，空調效率較高。此外，方案1由于制冷設備分散布置，當任意空調出現故障時損失極小，安全性很高；且隨著數據處理設備的增加，容易做到逐漸增加空調設備。

缺點：方案1及方案2均需要設備用管線，且數據機房內有大量的水管，需要針對漏水作專門處理。

7）從運行節能、設備擴展及使用可靠性方面考慮，該工程數據機房空調及冷熱源系統采用冷卻水型恒溫恒濕機房專用空調加閉式冷卻塔的系統形式。

8）數據機房新風系統。為滿足設備機房內正壓要求，機房與其他房間、走廊間的壓差不宜小于5 Pa，與室外靜壓壓差不宜小于10 Pa，各數據機房內單獨設置新風系統及控制裝置，新風系統的正壓端設中效空氣過濾器。

機房機房空調系統內的濕負荷主要為新風產生的，為了滿足機房內濕度的要求，機房專用空調機房內設置獨立的加濕機，加濕機的送回風方式同機房空調風系統，采用下送風上回風。

9）機房空調系統原理圖及水系統原理圖（見圖2，3）。

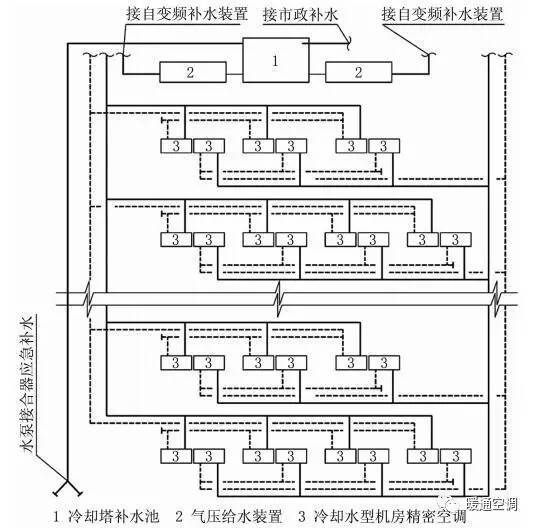

圖2 機房空調系統原理圖

注：機房機房空調系統采用N＋N的原則設置，互為備用。

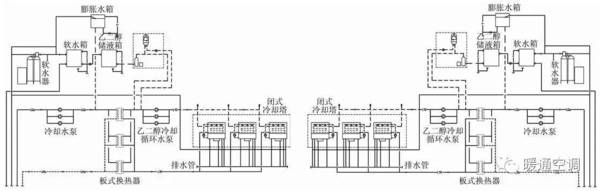

圖3 冷卻水系統原理圖

4.3 空調風系統

采用冷卻水型機房空調機，設置專用空調機房。數據機房空調氣流組織均采用下送上回的方式。機柜布局應按冷熱通道設置，機柜采用背靠背、面對面擺放。為防止冷熱風短路，冷通道封閉。地面設置高600 mm的防靜電地板，利用靜電地板下空間作為機房空調系統送風靜壓箱，冷空氣經過地板上安裝的可調節風口向機柜送風，熱通道上的吊頂設置格柵回風帶，利用500 mm高吊頂空間作為回風靜壓箱，將熱風回至機房專用空調。具體氣流組織形式如圖4所示。

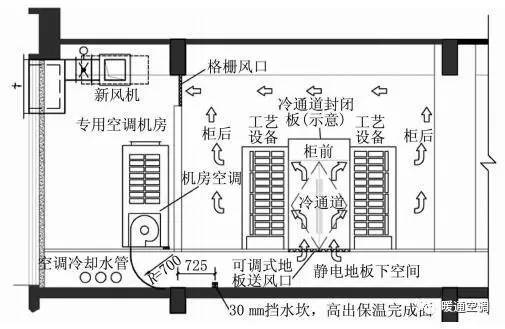

圖4 數據機房空調氣流組織示意

4.4 空調水系統

機房空調設置集中冷卻水系統，采用一級泵變流量同程式系統，冷卻塔、板式換熱器、循環泵均布置在屋面。閉式冷卻塔、板式換熱器、水泵等主要設備及冷卻水管路按照遠期設備機房負荷考慮，末端冷卻水型機房空調按近期設置，預留遠期接入末端機房空調的條件。數據機房的機房空調機按N＋N配置。

乙二醇水溶液循環系統采用定壓罐定壓、補液；清水循環系統采用膨脹水箱定壓、補水，補水均采用軟化水。冷卻水系統采用全程水處理裝置除垢，以保證水質穩定。冷卻水系統的高位設自動排氣閥、低位設排污閥。

為防止機房內空調冷卻水管、冷凝水管及加濕水管漏水進入主設備區，機房靠外墻側用隔墻將空調區與機房區分開，并在空調區地面上均勻排布機房用潔凈地漏，以保證漏水能及時排出，確保機房設備的安全運行。機房空調均內置水量調節閥，配合工藝設備機房內溫控器調節進入機房空調的循環水量。

冷卻塔散熱能力按夏季極端最高氣溫39.4 ℃進行校核修正。

數據機房的專用空調機房內設有漏水檢測報警裝置，并在管道入口處裝切斷閥，漏水時自動切斷給水。數據機房的專用空調機房內地面設置擋水和排水設施。加濕機補水接自水泵間內的軟化水。

5 結語

該工程數據機房機房空調系統采用N＋N的原則設置，空調水系統采用2N形式，滿足系統可靠性的要求。

該工程數據機房精密機房空調系統采用冷卻水型恒溫恒濕機房專用空調加閉式冷卻塔的系統形式，輔以機房新風系統及除濕系統，通過合理的氣流組織，可滿足數據機房冬夏溫濕度要求。

所采用的冷卻水型恒溫恒濕機房專用空調加閉式冷卻塔系統方案與冷水型恒溫恒濕機房專用空調加風冷螺桿式熱泵機組方案相比，制冷設備分散布置，運行靈活，有較低的設計PUE值，能夠最大限度地滿足業主使用及后期擴展的需求，但是初投資較高。
