1范圍

　　本部分規定了不間斷電源-UPS系統(以下簡稱UPS系統)的使用條件、維護和現場驗收項目、周期、指標要求及檢測方法。

　　本部分適用于通信局(站)中UPS系統。

　　2規范性引用文件

　　下列文件中的條款通過本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分。然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

　　GB/T 4797.1-2005電工電子產品環境自然環境條件溫度和濕度

　　YD/T 1095-2008通信用不間斷電源(UPS)

　　YD/T 1363.3通信局(站）電源、空調及環境集中監控管理系統 第3部分：前端智能設各協議

　　YD/T 1821-2008通信中心機房環境條件要求

　　YD/T 1970.1-2009通信局(站)電源系統維護技術要求 第1部分：總則

　　YD/T 1970.10-2009通信局(站）電源系統維護技術要 求第10部分：閥控式密封鉛酸蓄電池

　　3術語和定義

　　下列術語和定義適用于本部分。

　　3.1產晶類型

　　3.1.1

　?、裥蚑ype Ⅰ

　　適用于GB/T 4797.1一2005的表1中規定的寒冷、寒溫Ⅰ、寒溫Ⅱ、暖溫、干熱5種氣候類型區域的產品類型。

　　3.1.2

　?、蛐蚑ype Ⅱ

　　適用于GB/T 4797.1-2005的表1中規定的暖溫、干熱、亞濕熱和濕熱四種氣候類型區域的產品類型。

　　3.2工作方式(Mode of operation)

　　3.2.1正常工作方式Normal mode of operation

　　在線式UPS：輸入交流電壓、頻率和輸出容量在允許范圍內，UPS的輸出電壓值、旁路功能、頻率與相位跟蹤功能、電池充電功能均正常的工作方式。

　　互動式UPS：輸入交流電壓、頻率在允許范圍內，變換器對電池充電狀態的工作方式。

　　后備式UPS：輸入交流電壓、頻率在允許范圍內的工作方式。

　　3.2.2

　　電池逆變工作方式Stored energy mode of operation

　　輸入交流電壓或頻率異常，逆變器或變換器工作在蓄電池供電狀態。

　　3.2.3

　　旁路工作方式Bypass mode of operation

　　UPS通過旁路為負載供電。

　　4使用條件

　　4.1室內型UPS系統的環境條件

　　4.1.1溫度、濕度、潔凈度及靜電干擾等要求

　　應符合YD/T 1821-2008的規定。

　　4.1.2電池和主機放置要求

　　電池柜和主機放置應穩固，應有足夠的通風和維護空間，周圍無熱源和磁性設備。

　　4.1.3空氣潔凈要求

　　環境中應無明顯灰塵，尤其是導電性質的粉屑(如金屬粉、s物質、C物質、導電纖維、強電離物質等)。

　　4.1.4電池架要求

　　UPS系統宜使用開放式電池架，以利于蓄電池的運行及維護。

　　4.2室外型UPS系統的環境條件

　　4.2.1環境溫度

　　Ⅰ型：-400℃～+45℃；

　?、蛐停?100℃～+45℃。

　　4.2.2環境濕度

　　Ⅰ型：≤三90%RH(不結露)；

　?、蛐停?le;三95%RH(不結露）。

　　4.2.3工作環境

　　應無劇烈震動與沖擊，無導電爆炸性塵埃，無明顯的腐蝕性氣體，并遠離熱源。

　　4.3交流輸入電氣要求

　　4.3.1額定電壓

　　單相220V；

　　三相380V。

　　4.3.2額定頻率

　　額定頻率為50Hz。

　　4.3.3電壓波動范圍

　　交流輸入電壓的波動范圍為其額定值的85%～110%。

　　單相范圍187V～242V；

　　三相范圍323V～418V。

　　注：交流輸入電壓超出上述范圍但不超過額定值的士25%時，UPS系統可以帶不超過50%額定容量的負載：若負載大于50%的額定容量或交流輸入電壓超出額定值的土25%時，UPS系統轉為蓄電池供電。

　　4.3.4頻率波動范圍

　　輸入頻率的波動范圍為50Hz±2Hz。

　　4.3.5輸入電壓波形失真度

　　輸入電壓波形失真度應不大于5%。

　　4.3.6負載要求

　　對于n+l并聯冗余系統，系統輸出端的最大負載應不超過UPS容量×n×80%。

　　4.3.7監控要求

　　如具備動力及環境集中監控系統，應通過動力及環境集中監控系統對UPS系統輸入電壓、輸入電流、各相輸出電壓、各相輸出電流、告警信息等進行監測：如測量值出現明顯變化，應記錄新增負載的大小、種類和位置，發現故障及時處理并分析原因。

　　UPS的各項參數設置信息應全面記錄、妥善保存并及時更新。

　　4.3.8操作指南

　　UPS系統現場應放置操作指南，指導現場操作。

　　5維護項目與要求

　　5.1基本項目與要求

　　巡視系統時需要經常檢查下列項目，如發現問題應及時處理：

　　——UPS的工作狀態指示應正常；

　　——UPS內部元器件的外觀應無異常；

　　——UPS、蓄電池及配電部分引線及端子應接觸良好、無銹蝕，饋電母線、電纜及軟連接頭等應連接可靠，導線應無破損、布線整齊。

　　5.2 UPS的維護項目與要求

　　5.2.1 UPS和機房保潔

　　UPS和機房應保持清潔，定期清潔UPS的表面、散熱風口、風扇及過濾網等。

　　5.2.2 UPS風扇維護

　　UPS風扇應工作正常、通風順暢，輸出處無明顯的高溫：過濾網或通風柵格及進出風口應無堵塞、無雜音。

　　5.2.3檢查直流熔器和蓄電池連接條的壓降或溫升

　　蓄電池放電時，檢查直流熔斷器和蓄電池連接條的壓降或溫升，應無異常變化。

　　5.2.4定期檢測元器件及部件的溫升

　　定期測量7.6節所要求測量的元器件和部件的溫升，應符合7.6節規定的要求且無異常變化。

　　5.2.5參數測量

　　定期測量UPS的輸入線電壓、輸入相電壓、輸入頻率、輸入電流諧波成分、輸入功率因數、效率、輸出相電壓、輸出頻率、輸出火線一零錢波形、蓄電池的充電電流等參數，應符合相關要求。

　　5.2.6系統的接地

　　應牢靠。

　　5.2.7定期檢查面板儀表的顯示值與實際值的誤差

　　應不超過5%。

　　5.2.8定期檢查負載均分性能

　　對于并聯元余系統，應定期檢查負載均分性能。

　　5.3蓄電池的維護項目與要求

　　蓄電池的維護項目、周期、指標應符合YD/T 1970.10-2009《通信局(站）電源系統維護技術要求 第10部分：閥控式密封鉛酸蓄電池》的規定。

　　5.4現場驗收項目與要求

　　5.4.1基本要求

　　裝機后正式帶載前，容量大于20kVA的在線式UPS系統應帶滿載進行驗收：有條件時，UPS系統在發電機組供電時帶滿載運行，工作應正常。按照附錄B的表格記錄UPS系統的各項配置參數，下列項目應檢測合格并記錄存檔。

　　5.4.2前后級配電開關

　　前后級配電開關容量的額定值或整定值、功能等應滿足負載的正常要求。

　　5.4.3交、直流配電線路

　　輸入/輸出線徑應符合標準、接法正確且標識清楚。

　　5.4.4外觀與結構

　　UPS機箱鍍層應牢固，漆面勻稱，無剝落、銹蝕及裂痕等現象：表面平整，所有標牌、標記、文字符號應清晰、正確、整齊。

　　5.4.5電氣性能

　　UPS的輸入功率因數、輸入電流諧波成分、頻率跟蹤范圍、輸出電壓穩壓精度、輸出頻率、輸出電壓不平衡度、動態電壓瞬變范圍、效率、過載能力、音頻噪聲、并機負載電流不均衡度、絕緣電阻等應符合YD/T 1095-2008的規定。

　　5.4.6顯示誤差

　　面板顯示應正常，電壓、電流等顯示值與實際值的誤差不超過5%。

　　5.4.7保護與告警功能

　　當模擬下列故障時，UPS應能保護并發出聲光告警：

　　一一由市電故障(交流輸入中斷、過壓、欠壓、缺相、交流輸入頻率超限等)；

　　一一直流輸入過壓、欠壓故障；

　　一一輸出過壓、欠壓故障，輸出短路故障，輸出過載(過流)故障；

　　一一整流器、逆變器故障，風扇故障，旁路供電。

　　5.4.8遙測、遙信性能

　　UPS系統應符合下列要求：

　　——UPS應具有RS232、RS4221485或E、USB接口抑或各種告警信號輸出端子：

　　一一通信協議應符合YD/T 1363.3的要求：

　　一一遠程監控顯示狀態應正常(主要包括各種參數顯示的準確性、實時性以及時鐘校準能力等）。

　　5.4.9蓄電池管理功能

　　UPS系統應具有下列蓄電池管理功能：

　　一一電池克電過程能自動根據轉換條件實現均充、浮充自動轉換；

　　一一電池克電具有電壓的溫度補償功能；

　　一一放電管理：可以設定就電的終止電壓。

　　5.4.10市電電池轉換

　　市電電池轉換供電時，輸出電壓波形應無劣化、跳變，且轉換時間應符合YD/T 1095-2008表1的要求。

　　5.4.11旁路逆變轉換

　　UPS旁路逆變轉換時，輸出電壓波形應無明顯變化，且轉換時間應符合YD/T 1095-2008表1的要求。

　　5.4.12旁路工作

　　UPS在靜態旁路工作狀態、維修旁路工作狀態和狀態切換時，UPS輸出電壓波形應無明顯變化。

　　5.4.13井機工作

　　回S并機負載電流不均衡度應≤5%。

　　任意一臺或多臺UPS撤出和投入系統時，輸出電壓波形應無明顯變化。

　　市電停電和恢復供電時，UPS輸出電壓波形應無明顯變化。

　　市電供電和油機供電轉換時，UPS輸出電壓波形應無明顯變化，UPS的頻率跟蹤速度應符合YD/T 1095-2008表1的要求。

　　5.5注意事項

　　UPS設備及蓄電池的維護應由專業或經過培訓的人員進行，注意高壓觸電危險。

　　UPS設備及配電屏、蓄電池組的維護通道應鋪設絕緣膠墊。

　　6維護周期

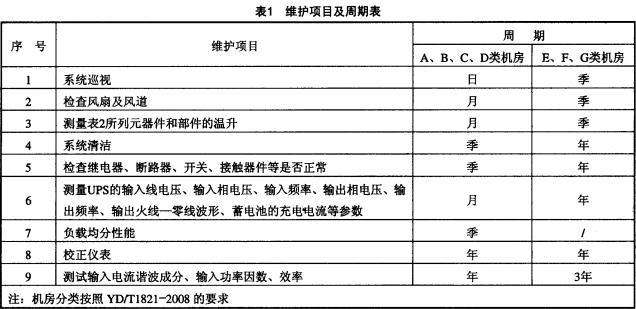

　　維護項目及周期見表1。

　　7技術指標要求

　　7.1外觀與結構

　　UPS的外觀與結構應符合YD/T 1095-2008中4.2的要求。

　　7.2UPS電氣性能

　　在線式UPS的電氣性能應分別符合YD/T 1095-2008中表1的要求：后備式UPS的電氣性能應分別符合YD/T 1095-2008中表2的要求：互動式UPS的電氣性能應分別符合YD/T 1095-2008中表3的要求。

　　7.3保護與告警功能

　　7.3.1輸出短路保護

　　應符合YD/T 1095-2008中4.5.1的要求。

　　7.3.2輸出過載保護

　　應符合YD/T 1095-2008中4.5.2的要求。

　　7.3.3過溫度保護

　　應符合YD/T 1095-2008中4.5.3的要求。

　　7.3.4電池電壓低保護

　　應符合YD/T 1095-2008中4.5.4的要求。

　　7.3.5輸出過欠壓保護

　　應符合YD/T 1095-2008中4.5.5的要求。

　　7.3.6風扇故障告警

　　應符合YD/T 1095-2008中4.5.6的要求。

　　7.4遙測、遙信性能

　　應符合YD/T 1095-2008中4.6的要求。

　　7.5安全要求

　　7.5.1絕緣電阻

　　應符合YD/T 1095-2008中4.8.1的要求。

　　7.5.2絕緣強度

　　應符合YD/T 1095-2008中4.8.2的要求。

　　7.6溫升

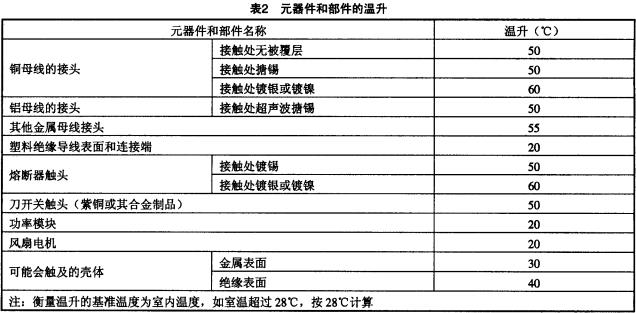

　　UPS通過額定電流時，各元器件和部件的溫升不得超過表2的規定。

　　7.7蓄電池的充電電流

　　蓄電池的充電電流應在(0.10C10～0.25C10)A之間。

　　8檢測方法

　　8.1維護用儀表

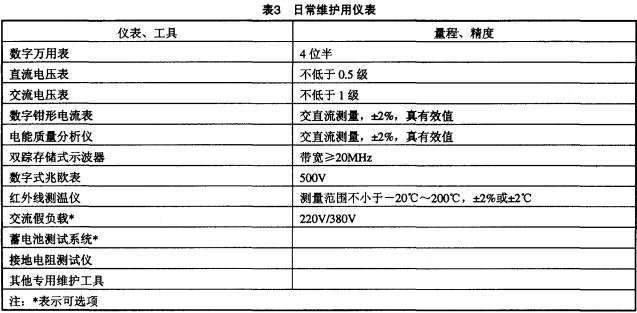

　　日常維護用儀表見表3。

　　8.2方法

　　8.2.1電氣性能

　　輸出接額定阻性負載，按照YD/T 1095-2008中的方法進行。

　　8.2.2市電電池轉換

　　輸出接50%額定阻性負載，關閉市電輸入開關，UPS自動轉蓄電池供電：合上市電輸入開關，UPS自動恢復市電供電：檢查UPS輸出電壓波形有無劣化、跳變，記錄轉換時間。

　　8.2.3旁路逆變轉換

　　輸出接50%額定阻性負載，關閉逆變器開關或者用指令方式使UPS轉靜態旁路帶載：開啟逆變器，UPS自動轉回市電整流逆變方式帶載：檢查UPS輸出電壓波形有無明顯變化，記錄轉換時間。

　　8.2.4旁路工作

　　UPS處于靜態旁路狀態，然后人工轉換到維修旁路，再倒回靜態旁路；檢查UPS輸出電壓波形有無明顯變化。

　　8.2.5井機工作

　　UPS并機工作帶半載，記錄各臺輸出電流，計算并機負載電流不均衡度。

　　分別關閉一臺或多臺UPS，再重新投入，檢查輸出電壓波形有無明顯變化。

　　UPS并機工作帶半載，分別關閉各臺UPS市電、旁路輸入開關，模擬市電停電，再恢復市電供電，檢查UPS輸出電壓波形有無明顯變化。

　　UPS并機工作帶半載，然后轉到油機供電，再倒回市電供電，檢查UPS輸出電壓波形有無明顯變化，測量UPS的頻率跟蹤速度。

　　8.2.6保護功能

　　按照YD/T 1095-2008中的方法進行。

　　8.2.7遙測、遙信性能

　　檢查UPS有無RS232、RS4221485或E、USB接口和/或各種告警信號輸出端子：根據提供的通信協議檢查UPS遙測和遙信內容，應符合規定：對于在線式UPS，模擬檢查電池組定時浮充、均充轉換功能，并檢查是否具有電池組充電溫度補償功能和電池組放電記錄功能。

　　8.2.8安全要求

　　按照YD/T 1095-2008中的方法進行。

　　8.2.9溫升

　　UPS在正常工作方式下，輸出接額定阻性負載，用紅外測溫儀測量各部件溫升應符合表2中的規定。

　　8.2.10蓄電池充電電流

　　UPS在正常工作方式下，輸出接額定阻性負載，測試UPS提供蓄電池組的充電電流范圍。

　　8.2.11人工控制、測量信號的檢測

　　按照YD/T 1970.1-2009 8.12的方法進行。

　　8.2.12蓄電池

　　試驗按YD/T 1970.10-2009(《通信局(站)電源系統維護技術要求 第10部分：閥控式密封鉛酸蓄電池》)的相關條款進行。
