1.輸入和/或輸出變壓器保護整流器和/或逆變器SCR免遭電壓瞬變而造成的損壞。

過去需要變壓器來提供正確電壓，并作為串聯阻抗，用于基于SCR的整流器或逆變器。但是，目前采用IGBT的晶體管UPS無需電壓變更和瞬變保護。而且，盡管變壓器阻抗一度在發生故障時有助于SCR和較慢晶體管變頻控制，但隨著目前較快的UPS控制能夠在幾毫秒內隔離UPS，保護關鍵負載，已不再需要變壓器了。

2.需要使用UPS中的輸入和輸出變壓器"浮充"機架安裝電池，這樣對于維修和可能會無意間碰觸到接線柱的人員來說，都更加安全。

無論"浮充"與否，接觸暴露在外的電池接線柱都不安全。實際上，浮充電池很容易給人造成安全的錯覺。

例1：如果電池接線柱和金屬架間因電解液溢出而短路，浮充電池很容易會使技術人員觸電而亡。如果技術人員站在地面，碰觸電池接線柱，他們有可能遭到致命電擊。浮充電池與非浮充電池一樣危險，UPS變壓器對此毫無助益。

而且，即使UPS中的輸入和輸出變壓器也無法使電池接線柱能夠安全觸摸。對于電池接線柱的操作方式，應該與UPS中的交流輸入和輸出端子相同。無變壓器UPS生產商并非使用大量鐵和銅來使電池看起來安全，而是建議使用電池接線柱護套，它們較變壓器廉宜得多，而且允許您在電池?cái)嗦菲鞔蜷_時，執行維護流程。

例2：如果一位技術人員將水潑到了浮充電池上，形成了2號電池到機架的電解液軌跡，那么，無意間碰觸220號電池的接線柱，就會感受到超過400 VDC的電壓，無論其皮膚電阻如何，都會導入地下。即使當時您浮充電池系統，接觸接線柱仍會使您身亡。盡管技術人員很少會因?yàn)楦〕潆姵赜|電而亡，但它仍然非常危險。

一個較好方法是，打開直流串聯斷路器，使用塑料或橡膠接線柱護套，避免數據中心工作人員偶然接觸到裸接線柱。

那么，數據中心操作人員究竟應該如何防止人們接觸危險的交流輸入端子呢？他們使用空接面和門，UL認為這是一種安全方法。此方法也適用于電池－使用接線柱護套替代空接面，如果必須接觸接線柱，則打開斷路器，就如同進行交流輸入端子操作一樣。

3.如果電池不浮充，就無法檢測到"電池接地故障"報警。

實際上，您可以做到，而且還能更為經濟地做到。第三方接地故障檢測設備的成本基本上僅為一對變壓器的0.05%，重量也輕很多。而且，和變壓器不同，它不會影響效率。

4.變壓器自動提供電流隔離。

一直有這樣一個誤區，認為SCR和SCR/IGBT UPS中所需的內置輸出及輸入變壓器能夠自動為負載提供電流隔離，這是一項額外優勢。

實際上，在大部分情況下并非如此。輸出電壓變壓器的主要用途是進行電壓轉換，而非中性線電流隔離。如圖9所示，一般來說，UPS的中性線將直通連接，簡化大多數站點對于接地中性線的要求，這其中MEN鏈接位于主饋線板UPS上游。因此，負載中性線不會進行電流隔離。

而且，因?yàn)殪o態開關位于變壓器后，所以無法實現電流隔離，如圖9所示（請記住，靜態開關的作用是在UPS逆變器/變壓器輸出和輸入旁路之間切換）。每當UPS切換到靜態旁路，就意味著兩個電源連接。如果采用的是離線或備用UPS，這就是正常操作。

通過在UPS輸出端放置一個雙繞變壓器，能夠?qū)崿F(xiàn)電流隔離。其目的是將逆變器輸出和靜態開關輸出與負載隔離。這通常會作為"旁路隔離變壓器"銷售，與UPS外部相連。實際上，它強調指出了旁路線路在內部正常運行時并不隔離的事實。

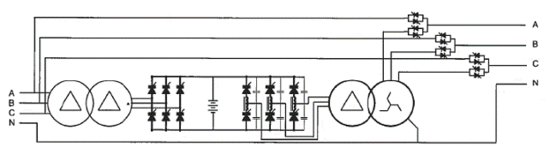

　圖9：典型 SCR UPS的系統視圖

5.如果沒有輸出變壓器，意味著我無法將UPS中的中性線與地線相連，因此可能會有中線接地或共模雜訊問題。

我們不建議在無變壓器UPS中將中性線與地線相連。如果中性線已從旁路進入U(xiǎn)PS，UPS中性線應與電源中性線相連，而非與地線相連。也就是說，為了隔離雜模共訊，考慮以下因素是很重要的：

●  如果向UPS饋電的設施變壓器（N-G連接）位于UPS附近，則UPS中的另一變壓器就是冗余變壓器。

●  如果UPS和重要負載間有一個配電裝置(PDU)變壓器或配電變壓器，則UPS中的另一變壓器就是冗余變壓器。

●  實際上，過去二十年間生產的所有IT設備都配有濾波，輸入的共模雜訊衰減率為10,000,000:1左右。

6.UPS中有變壓器，意味著能夠更好地處理內外故障或短路。

在20年前，這可能是對的，但當今的無變壓器UPS配備內部電路、熔斷保險和快速DSP控制，使它們能夠處理內部短路、外部下游故障和上游故障，而且同時保護負載及UPS內部組件。測試結果、波形圖以及全世界數千數據中心操作人員的親身體驗都能證明這一點。

7.UPS中的變壓器有助于限制故障電流，防止弧閃問題。

UPS變壓器的阻抗確實會限制故障電流和弧閃能級。但同時我們需要考慮以下問題：

●  UPS是否被認定為或作為弧閃保護設備銷售？

不是。設施應進行正確設計，來限制故障電流。輸出故障將會把UPS轉變?yōu)榕月吩O(shè)備。

●  處于旁路時，這兩種UPS是否會限制故障電流？

不會。UPS內部旁路中無變壓器。

●  使用逆變器時，這兩種UPS是否會限制故障電流？

會，這被稱為"電流限制"。

●  什么設備向UPS饋電？

機構變壓器。

●  UPS一般向什么設備饋電？

一個包含變壓器或無變壓器的PDU。

●  那么如果UPS前后都已被變壓器包圍，那么UPS為什么還需要內部變壓器來限制故障電流呢？

確實，它不需要。

8.為了防止UPS內部故障時，UPS輸出中出現"直流組件"，UPS的輸出變壓器是必不可少的。

無變壓器UPS的設計采用了快速半導體熔斷，在某些情況下采用旋轉矢量傳感算法，立即隔離和保護UPS，無論是正常運行還是故障，都不允許直流組件出現在輸出端。在包括輸入整流器短路故障、逆變器IGBT故障以及正負直流總線均故障的測試中，記錄表明，UPS始終無損，負載持續得到妥善保護。

9.如果電池總線發生故障，無變壓器UPS無法保護負載。

請參見上面錯誤見解7中有關直流故障測試的部分。

10.傳統變壓器UPS的效率高于無變壓器UPS。

傳統變壓器UPS的效率要低于無變壓器設計。變壓器會生成熱能，而熱損耗降低了效率：

效率 = 輸出功率 / (輸入功率 + 功率損耗)

功率損耗包括：

●  IGBT 開關損耗和傳導損耗

●  磁性元件銅和磁芯損耗，以及變壓器損耗。
