模塊化UPS系統中的IGBT短路檢測功能

雙擊自動滾屏 發布者:精密空調 發布時間:2017-03-21 09:18:31 閱讀:次【字體:

當模塊化UPS體系中的某一個功率模塊發作毛病,那么毛病模塊就需要及時退出體系,以削減該毛病功率模塊對模塊化UPS體系的影響,進而確保輸出電壓安穩。

模塊化UPS的研制過程中,會進行各種單一毛病測試,以確保UPS功率模塊在發作單一毛病時,才能確保模塊化UPS體系的安穩運轉。其間逆變IGBT短路單一毛病對模塊化UPS體系的輸出安穩性提出了較大的應戰。

IGBT短路檢查功用

針對上述問題,逆變電源加入了特有的IGBT短路檢查功用電路,聯系軟件算法,能快速檢查出IGBT短路狀況,主動控制功率模塊退出體系,從而確保模塊化UPS體系在單一功率模塊逆變IGBT短路毛病發作時,能保持逆變供電,而且不需要切換到旁路供電形式,且連續時刻小于10ms。

有2個功率模塊的模塊化UPS體系(具有IGBT短路檢查功用)在逆變IGBT短路下的輸出電壓波形。

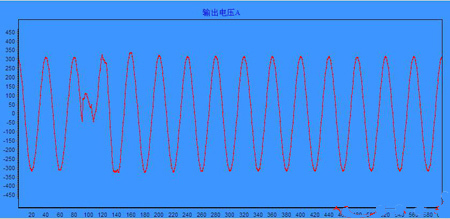

將具有IGBT短路檢查功用的兩個UPS模塊刺進UPS機柜,短路其間一個功率模塊的逆變IGBT,運用功率模塊的毛病錄播功用,功率模塊在發作逆變IGBT短路時會主動保留逆變IGBT短路時刻前后的輸出電壓波形。該波形如下:

依據毛病錄波的波形來看,輸出的連續時刻為8ms。很大程度上降低了負載掉電的危險。


?
