產品介紹

　　

　　1.簡介
　　CMS系列嵌入式模塊化UPS電源，是海瑞思電源研制的一款嵌入式模塊化UPS電源產品，它可以獨立使用，也可以安裝在用戶的標準19英寸機柜中，為機柜中的負載供電。該機型在原有RDCMS系統的基礎上進行了升級改造，并引入部分新功能，打造了這款高密度、低成本的小功率模塊化UPS。它具備優異的輸入、輸出等各項性能指標，是目前業內體積最小、效率最高、功率密度最大的產品，并具有極高的性?xún)r(jià)比。
　　CMS系列嵌入式模塊化UPS電源，正是引用先進高科技技術作為電源保護新概念而推向市場的綠色模塊化UPS，其具備的卓越優勢不僅僅是智能型的電源保護系統，除了包含傳統UPS的整流、濾波、充電、逆變器的裝置外，還采用了平均電流控制整流技術、順位主從同步控制技術、多級分散式控制技術和三階正弦波逆變的新型概念技術，在降低運行維護成本的同時可提供更高的效率、更靈活的機動性及更好的可靠性。

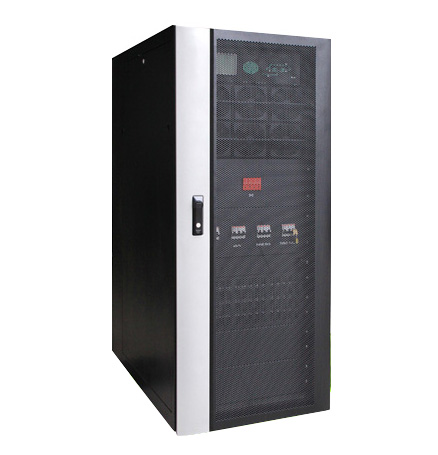

　　CMS－018嵌入式模塊化UPS系統
　　系統型號：CMS-018
　　系統容量：18KVA
　　系統組成：系統為模塊式結構，由靜態開關模塊、系統監控模塊和1～6個RDECM03功率模塊組成
　　功率模塊：型號RDCM06   功率6KVA

　　CMS－036嵌入式模塊化UPS系統
　　系統型號：CMS-036
　　系統容量：36KVA
　　系統組成：系統為模塊式結構，由靜態開關模塊、系統監控模塊和1～6個RDECM06功率模塊組成
　　功率模塊：型號RDCM10   功率10KVA

　　1.特點：
　　1、系統容量有18KVA、36KVA兩大系列，功率模塊為3KVA、6KVA兩種。
　　2、整機由系統監控監控和1~6個UPS功率模塊組成。
　　3、完全模塊式結構，每個功率模塊都具備完整的UPS功能。
　　4、靈活的配電方式：
　　5、進出線方式可現場隨需設定為3/3、3/1、1/1、1/3；
　　6、系統標稱輸入、輸出電壓可現場隨需設定為380V/220V、400V/230V、415V/240V；
　　7、系統頻率可現場隨需設定為50Hz、60Hz。
　　8、為冗余可升級系統，N+X冗余，可根據用戶需求進行在線升級擴容。
　　9、采用無主從并聯、多級分散式控制技術，無運行瓶頸、性能可靠。
　　10、所有功率模塊共享電池組。
　　11、任一功率模塊均具有輸入、輸出電流平衡分配功能。
　　12、整機效率大于95%，逆變電流諧波（THDI）小于3%，輸入功率因數（PF）大于0.99。
　　13、交流輸入采用連續電流模塊（CCM）運行，減少對電網干擾（RFI/EMI）。
　　14、模塊均流采用全數字式控制，動態響應速度快，均流精度≤5%。
　　15、體積小，重量輕。
　　16、可選配輸入、輸出K值隔離變壓器。
　　17、具有LAN、232、485、干節點等多種通信方式。
　　2.系統組成
　　1、UPS主機：ECMS18/3或ECMS36/6；
　　2、功率模塊：ECM-03或ECM-06；
　　3、系統監控：ECMS-CSU；
　　4、電池模塊：ECM-BAT（選配）；
　　5、智能配電模塊：ECM-PDU（選配）；
　　6、標準Mini機柜（選配）。
　　2.1UPS主機:ECMS18/3、ECMS36/6
　　1、輸入為三相/單相交流電，輸出為三相/單相交流電?？砂惭b1~6個功率模塊、1個監控模塊，其中功率模塊、監控模塊、均可在線熱插拔，真正實現了“柔性規劃，按需擴容”。
　　2、監控模塊：負責整機各項參數的顯示、通信和聲光告警功能，且用于自動或手動選擇旁路或在線供電的裝置。
　　3、可根據用戶提供電池包、配電模塊、標準機柜等輔助設備，為用戶提供更加靈活的選擇空間。
　　4、外形尺寸：寬19英寸，高40cm，深65cm。
　　

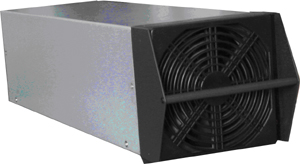

　　2.2功率模塊：ECMS-03、ECMS-06

 　　
　　1、容量：3KVA\6KVA，兩種不同標稱的功率模塊，其外形尺寸一致，接口完全兼容，可實現混差功能，更加便于設備的維護。
　　2、在線式雙變換結構，完整的UPS功能，每個模塊均具有整流、逆變、充電和控制四部分功能電路。
　　3、結構形式：立式模塊。
　　4、外形尺寸：138*131*500(W*H*D)。
　　5、冷卻方式：控速風冷。
　　模塊參數：
　　交流輸入
　　輸入方式：三相四線+地線/單相二線+地線
　　輸入電壓：220V±20%；230V±20%；240V±20%(+15%,-20%)
　　輸入電網頻率：50Hz±4%\60Hz±4%
　　功率因數：≥0.99
　　效率：≥98%（直流供電）
　　≥95%（交流供電）
　　直流輸入
　　輸入電壓：±384V
　　輸入電壓范圍：345V～445V
　　交流輸出
　　輸出交流電壓：?jiǎn)蜗啵?20V；230V；240V；三相，380V；400V；415V
　　輸出功率：3KVA；6KVA；
　　輸出功率因數：0.8
　　輸出方式：三相四線+地線/單相二線+地線
　　保護功能：過載保護、輸入輸出過欠壓保護、過溫保護。
　　2.3監控模塊





 　　
　　將以前意義上的監控和靜態開關合二為一稱為系統監控。
　　1、負責自動或手動選擇旁路或在線供電、整機各項參數的顯示、控制、通信和聲光告警功能。
　　2、采用320*240高密度點陣液晶顯示，清晰、細膩。
　　3、界面采用中英雙語，可隨需切換。
　　4、具有用戶操作權限功能，防止非維護人員隨意更改系統參數。
　　5、監控單元可提供RS232、RS485通訊接口。
　　6、兩路干接點輸出，每路均可靈活設置動作條件和常開/常閉觸點。
　　7、標配SNMP適配器進行遠程網絡監控。
　　8、外形尺寸：416*120*273(W*H*D)。
　　2.4電池模塊ECM-BAT（選配）
　　1、可選配電池模塊與模塊UPS主機共同構成一個完整的UPS系統。
　　2、電池模塊內部采用四組192V直流電池組，單節為2V/2.5Ah卷繞式電池，放電效率更高，單個箱體重量?jī)H為15Kg，滿載（36Kva）放電時間3分鐘。
　　3、電池包箱體采用熱插設計，便于維護。
　　4、電池模塊具有欠壓保護功能。到達欠壓值后，可自動斷開電池連接，當市電恢復，充電器功能正常運行后，電池會自動連接到系統上。
　　5、外形尺寸：482*220*700(W*H*D)。
　　2.5智能配電模塊ECM-PDU（選配）
　　輸出配電單元，外形尺寸：482*44*66(W*H*D)。配備6個IEC-C1310A輸出插座和2個16A國標插座，便于服務器等標準用電設備的連接，省卻了傳統機型須配備額外配電柜的繁瑣操作。
　　2.6標準Mini機柜（選配）
　　外形尺寸：1000*1450*600(W*H*D)。標準Mini機柜，可同時將嵌入式機柜、PDU模塊、電池包植入其中，為短后備時間、簡單配電需求的用戶提供更加豐富的選擇空間。
